Stäubli MC4-EVO 2 connector 4,0 - 6,0 mm, Da 4,7 - 6,4 mm

Stäubli MC4 PV connector assembly instructions video

De YouTube-video is geblokkeerd vanwege je cookie-instellingen.

Fabrikanttype:	PV-KST4-EVO 2/6I-UR
Fabrikant art. nr.:	32.0087P0001-UR
Art. Nr.:	6522
Stuks per verpakkingseenheid:	100 per doos
Type accessoires:	Stekkers

Prijzen zijn alleen zichtbaar voor zakelijke klanten na succesvolle registratie.

Helaas ben je niet bevoegd om bestellingen te plaatsen

Om het artikel te kopen heb je een certificaat van de fabrikant nodig.

The article is currently not available in your country.

Neem contact op met je persoonlijke contactpersoon om de prijs van het product te weten te komen. De contactgegevens van je contactpersoon vind je in je klantaccount.

There was an error when determining the product availabilty

Productnummer: 6522

Prijzen zijn alleen zichtbaar voor zakelijke klanten na succesvolle registratie.

Helaas ben je niet bevoegd om bestellingen te plaatsen

Om het artikel te kopen heb je een certificaat van de fabrikant nodig.

The article is currently not available in your country.

Neem contact op met je persoonlijke contactpersoon om de prijs van het product te weten te komen. De contactgegevens van je contactpersoon vind je in je klantaccount.

There was an error when determining the product availabilty

Productnummer: 6522

Tech tip

Als je een fout maakt bij het in elkaar zetten van de stekkers en buscontacten of ze verkeerd aandrukt weet dan dat het binnenwerk van de stekkers ook als los onderdeel verkrijgbaar is.

Stäubli Multi-Contact MC4-EVO 2-stekker voor systeemspanningen tot 1.500 V DC en kabels tot 6 mm²

Dit artikel is uit het assortiment gehaald. Hier vind je het opvolgende artikel: Stäubli MC4-EVO 2A-stekker 4-6 mm², DA 4,7-6,4 mm | 8940

De MC4- en MC4-EVO 2-connectoren van Stäubli zijn een kostenefficiënte en hoogwaardige oplossing voor PV-systemen met DC-spanningen tot 1.500 V en 100 A. De stekkers zijn verkrijgbaar voor kabeldoorsneden tot 10 mm²/8 AWG. De connectoren voldoen aan de eisen van IEC 61984:2008 (Connectoren – Veiligheidseisen en beproevingen) voor algemene laagspannings-DC-toepassingen.

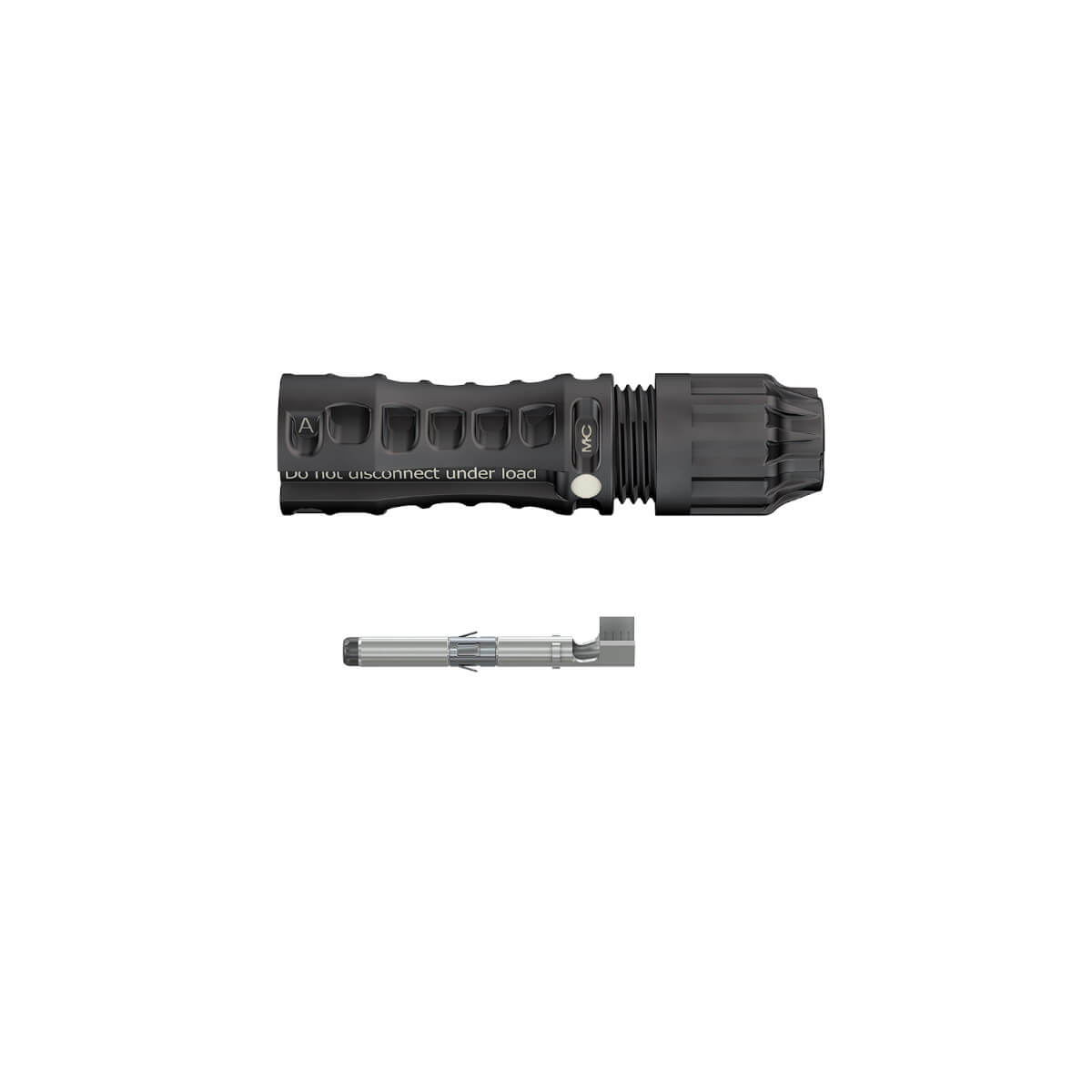

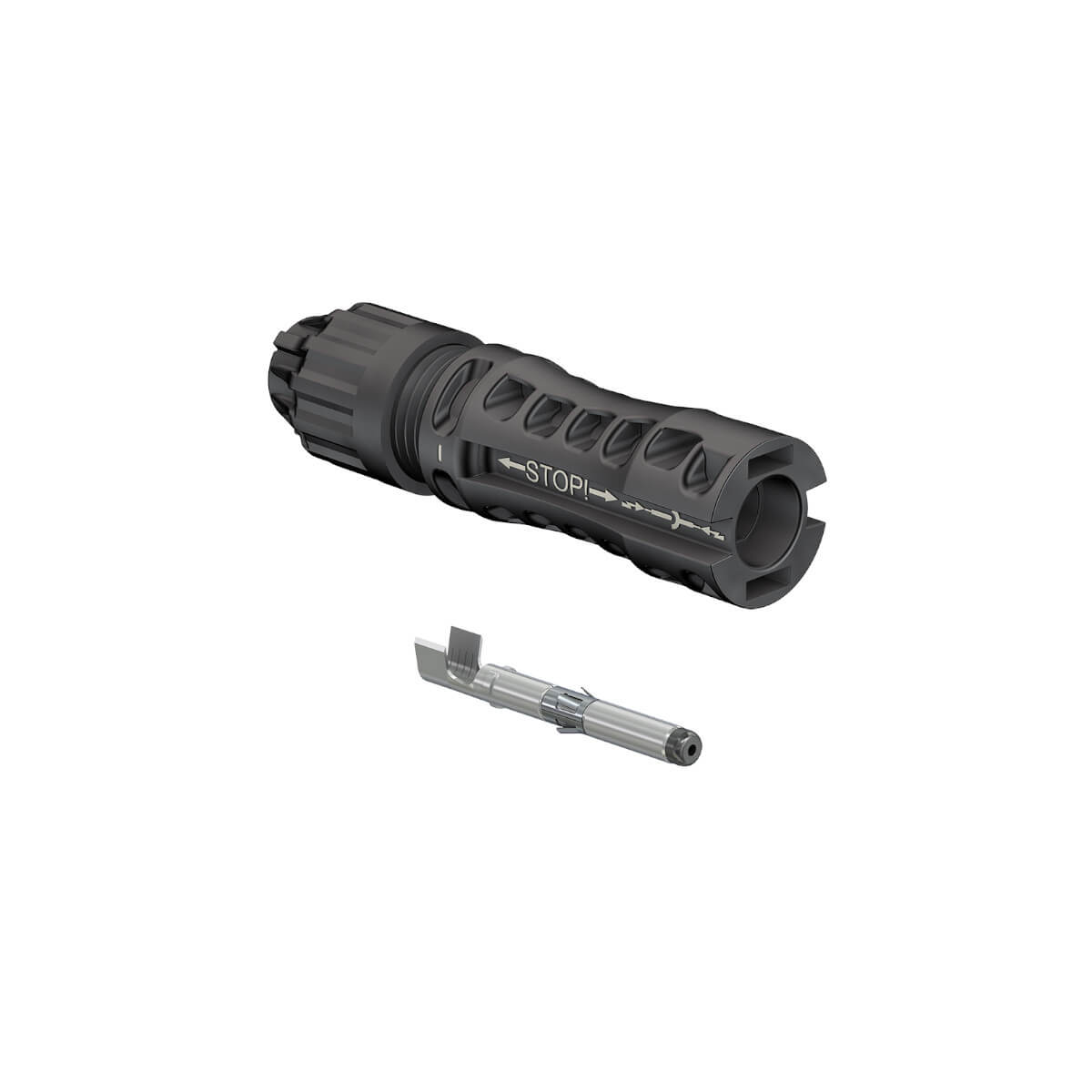

De levering omvat zowel de behuizing als het binnenwerk.

Productvoordelen

Voldoet aan de eisen van IEC 61984:2008
TÜV-certificering volgens IEC 62852:2014 in combinatie met bijbehorende PV-kabels
UL-certificering volgens 6703:2014 in combinatie met geschikte PV-kabels
Ook geschikt voor gebruik in installaties buiten de fotovoltaïsche sector

Productkenmerken Stäubli MC4-EVO 2-stekker 4,0-6,0 mm², Da 4,7 - 6,4 mm

Kabeldoorsnede (geleider): 4 of 6 mm²
Buitendiameter kabel: 4,7 – 6,4 mm
Nominale spanning: 1.500 V DC
Nominale stroom (30 °C) bij een kabeldoorsnede van 4 mm²: 51 A
Nominale stroom (30 °C) bij een kabeldoorsnede van 6 mm²: 65 A
Omgevingstemperatuur: -40 °C tot +85 °C
Beschermingsgraad in gestoken toestand: IP 65

Downloads

Staubli Orignial MC4 EVO 2 Datasheet
