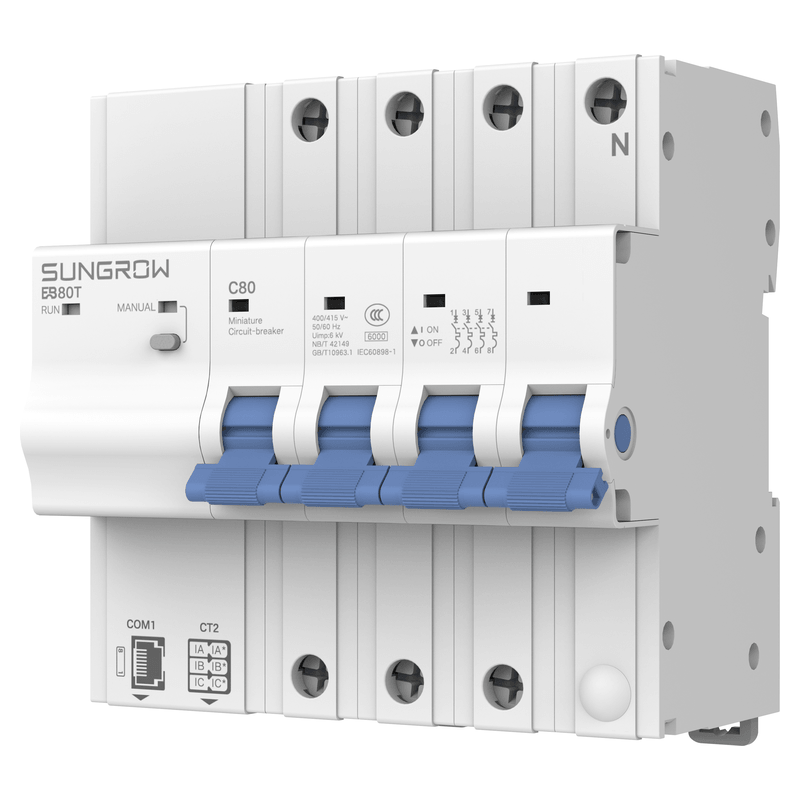

Sungrow EnergyBridge EB80T
| Fabrikant art. nr.: | EB80T |
|---|---|
| Art. Nr.: | 16439 |
| Stuks per verpakkingseenheid: |
|
| Modelreeks: | EnergyBridge |
| Type accessoires: | Installatie accessoires, Noodstroom |
Prijzen zijn alleen zichtbaar voor zakelijke klanten na succesvolle registratie.
- Nieuw
Productnummer:
16439
Beschrijving
Sungrow EnergyBridge EB80T
De Sungrow EnergyBridge EB80T is de driefasige noodstroom- en omschakeleenheid voor Sungrow-hybride systemen. Hij combineert een aardlekschakelaar, omschakeling tussen netstroom en noodstroom, bypass en energiemeting in één compact apparaat voor montage op een DIN-rail. Als het openbare elektriciteitsnet uitvalt, schakelt de EB80T binnen maximaal 10 ms over op noodstroom en voorziet hij het hele gebouw van stroom (Whole-Home-Backup) in plaats van afzonderlijke noodstroomcircuits. Via RS485 communiceert het apparaat rechtstreeks met de Omvormer; het opnieuw inschakelen kan zowel handmatig als automatisch gebeuren.
Compatibel met Sungrow SH5.0-6.0RS, SH8.0-10.0RS en SH5.0-25T.
Productvoordelen
- Whole-Home-Backup: voorziet bij een stroomstoring het gehele gebouw van stroom in plaats van afzonderlijke noodstroomcircuits
- Omschakeltijd van maximaal 10 ms – gevoelige verbruikers blijven zonder onderbreking werken
- Geïntegreerde aardlekschakelaar 80 A, uitschakelkarakteristiek C, kortsluitbestendigheid 6 kA
- Bypass-functie en handmatige en automatische herinschakeling
- Geïntegreerde energiemeting, optioneel uitbreidbaar met externe 100 A-stroomtransformatoren
- Compacte montage op 35 mm DIN-rail, aansluiting via RJ45
Technische specificaties
- Nominale stroom: 80 A | Nominale spanning: 400/415 V AC | 50/60 Hz
- Netconfiguratie: L1/L2/L3-N, 6-polige uitvoering, uitschakelkarakteristiek C
- Omschakeltijd vervangende stroom: max. 10 ms | Spanningsbereik: 0,75–1,3 Un
- Kortsluitstroom: 6 kA | Isolatiespanning: 500 V | Piekstroomweerstand: 4 kV
- Communicatie: RS485 x 1, DI x 1, DO x 1 via RJ45, tot 100 m kabellengte
- Functies: leidingbeveiliging, omschakeling tussen net en eilandnet, energiemeting, bypass, Whole-Home-Backup
- Afmetingen (B x H x D): 108 x 105 x 79 mm | Gewicht: 780 g
- Bedrijfstemperatuur: -25 tot +60 °C | Luchtvochtigheid: tot 95 % (niet-condenserend) | Installatiehoogte: tot 2000 m
- Temperatuurderating: 80 A bij 30 °C, 74 A bij 45 °C, 68 A bij 60 °C
- Beschermingsgraad: IP20 | Nauwkeurigheidsklasse: 1 | EMC: klasse B | Montage: 35 mm DIN-rail
- Certificaten: CE, RCM, IEC60898-1, IEC61326-1, IEC61000-6-2/3
- Compatibele omvormers: SH5.0-6.0RS, SH8.0-10.0RS, SH5.0-25T
Leveringsomvang
- 1x Sungrow EnergyBridge EB80T
- Externe stroomtransformatoren (ZTY6.176.532, 100 A, split core, 6 m kabel) zijn optioneel en niet inbegrepen in de levering
