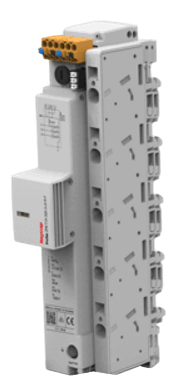

Raycap ProTec ZPN-pakket met T1H-300-3+1-E en voedingsklem

Raycap ProTec ZPN-pakket met T1H-300-3+1-E en voedingsklem

De ProTec ZPN T1H overspanningsbeveiliging biedt uitgebreide bescherming tegen blikseminslag en overspanning in hoofdverdeelkasten en is geschikt voor TN-S- en TT-netwerken. De ProAcc ZP-TB voedingsklem zorgt voor betrouwbare, veilige aansluitingen voor moderne zonne-energiesystemen. De ProAcc ZP-TB-voedingsklem voor verzamelrails voldoet aan de DIN- en IEC-normen en maakt een snelle, flexibele aansluiting mogelijk. Deze accessoires ondersteunen de prestaties en veiligheid van uw PV-systeem op een efficiënte en duurzame manier.

Productkenmerken

Afleider:

• Bliksemstootstroom (10/350 µs) I_imp: 7,5 kA / 30 kA (L-N)/(N-PE)
• Hoogste continue spanning (AC) U_c: 300 V / 305 (L-N)/(N-PE)
• Nominale afleidstootstroom (8/20 µs) I_n: 20 kA / 80 kA (L-N)/(N-PE)
• Maximale afleidingsstootstroom (8/20 µs) I_max: 40 kA / 100 kA (L-N)/(N-PE)
• Afmetingen LxBxH: 36 mm x 102,3 mm x 238,7 mm
• Lekstroomvrij

Klem:

• Bemiddelingsstroom volgens IEC 61984 IN: 101 A
• Nominale stroom: 125 A
• Leiderdoorsnede: 1,5 - 25 mm² (stijf, meeraderig) / 1,5 - 16 mm² (fijndraadig)
• Aansluittechniek: veeraansluiting
• Beschermingsklasse met afdekkap IP20
• Afmetingen LxBxH: 12,5 mm x 54,3 mm x 220,4 mm

Productvoordelen

• Montage zonder gereedschap - Plug & Play
• Compact ontwerp van de ÜSS en de klem, in totaal 48,5 mm
  • Hierdoor blijft er voldoende ruimte over voor andere bliksem- en ÜSS-componenten, evenals voor de stroomvoorziening van de smartmeter en het terugleveringsgedeelte
