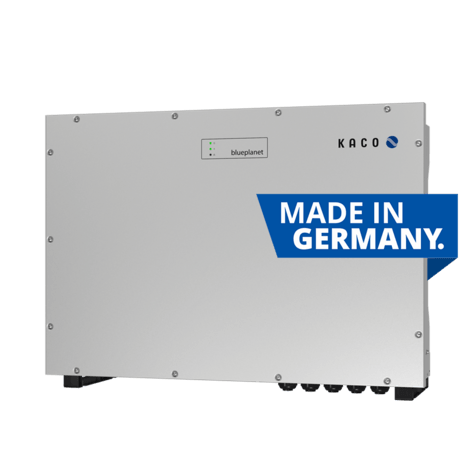

Kaco blueplanet 125 NX3 M10 WM OD IIGL
| Fabrikanttype: | blueplanet 125 NX3 M10 WM OD IIGL |
|---|---|
| Fabrikant art. nr.: | 1002171 |
| Art. Nr.: | 14866 |
| Fasen: | 3 |
| Type omvormer: | PV omvormer |
| MPP-Tracker: | 10 |
| AC-stroom: | 125 kW |
| Garantie: | 5 Jaar |
| Communicatie: | Ethernet, RS485, WLAN (USB-Stick) |
| Spanningsbereik: | 550-850 Volt |
| DC-ingangsvermogen: | 250000 Watt |
- Nieuw
Kaco blueplanet 125 NX3 M10 stringomvormer (versie L met boogdetectie)
De blueplanet 125 NX3 is een driefasige multi-MPPT stringomvormer met een vermogen van 125 kVA voor commerciële en industriële PV-systemen – ontwikkeld en geproduceerd in Duitsland. Met 10 MPP-trackers (elk voor 2 strings), tot 200 % DC-overbelasting en Global MPP-tracking is hij geschikt voor grote en complexe dakoppervlakken en voor achteraf inbouw. De SiC-technologie zorgt voor een rendement tot 99,1 % en een zeer late temperatuurderating. De L-versie (IIGL) is bovendien uitgerust met geïntegreerde boogdetectie en -onderbreking volgens IEC 63027.
Dit is een projectartikel. Neem voor hoeveelheidsplanning en projectprijzen gerust contact op met uw verkoopmedewerker.
Productvoordelen
-
Zeer hoog rendement dankzij SiC-technologie: max. 99,1 %, Europees rendement 98,7 %.
-
10 MPP-trackers met elk 2 strings, aan de DC-zijde is een overbelasting tot 200 % mogelijk.
-
Boogdetectie en -onderbreking (AFCI) volgens IEC 63027.
-
Overspanningsbeveiliging AC type 2 (type 1+2 achteraf in te bouwen) en DC type 1+2 – insteekbaar en verwisselbaar volgens IEC 61643.
-
AC-daisy-chaining voor eenvoudige bekabeling van meerdere apparaten.
-
Geïntegreerde koppelingsschakelaars, geïntegreerde DC-scheidingsschakelaar en potentiaalvrij storingsmeldrelais.
-
Blindvermogen ’s nachts (Q on Demand) en cyberbeveiligingstechnologie.
-
Globale MPP-tracking voor hogere opbrengsten bij gedeeltelijke schaduw.
Productkenmerken
-
Max. aanbevolen vermogen van de PV-generator: 250 000 W.
-
MPP-bereik: 550–850 V; werkbereik: 200–1000 V; max. open-circuitspanning: 1100 V.
-
Nominale spanning / startspanning: 620 V / 250 V.
-
Ingangsstroom max. 30 A per tracker; max. kortsluitstroom 45 A per tracker.
-
Nominaal AC-vermogen: 125 000 VA bij 400 V (120 000 VA bij 380 V), netaansluiting 400 V (3P+(N)+PE), Nominale stroom 3 × 180,4 A, max. 3 × 182 A.
-
Blindvermogen 0–60 % van het nominale vermogen, cos φ 0,80 ind. – 0,80 cap.; vervormingsfactor ≤ 3 %.
-
Interfaces: 2× Ethernet (Modbus TCP SunSpec), RS485 (Modbus RTU SunSpec), USB, WLAN (via WiFi-stick); bediening via webserver.
-
AC-aansluiting: kabelschoen, max. 240 mm² Cu of Al; DC-aansluiting: PV-stekker (Phoenix Contact).
-
Beschermingsklasse IP66, corrosiebescherming C4, omgevingstemperatuur –25 °C tot +60 °C, max. installatiehoogte 3000 m.
-
Temperatuurgeregelde ventilatoren, geluidsemissie ≤ 60 dB(A).
-
Afmetingen (H × B × D): 740 × 1023 × 330 mm; gewicht: 85 kg.
-
Certificeringen: IEC 62109‑1/‑2, EN 61000‑6‑1/‑2/‑4, EN 61000‑3‑11/‑12, EN 55011, EN 62920; Zie het downloadgedeelte van de fabrikant voor richtlijnen inzake netaansluiting.
Leveringsomvang
-
Omvormer incl. 10 paar DC-zonne-energie-stekkers
-
Montageset (AC-montageschroeven, RS485- en INV-OFF-communicatiestekkers, wandmontageschroeven met pluggen e.a.)
-
Boormal en meertalige snelstartgids
-
