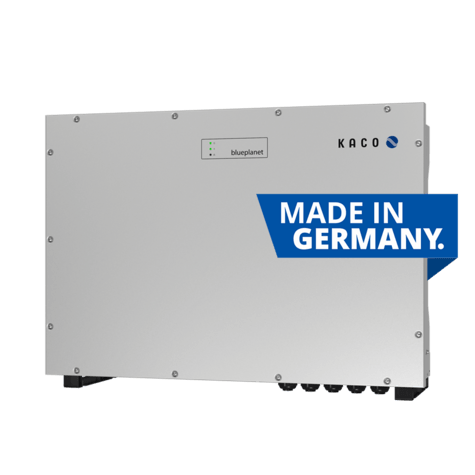

Kaco blueplanet 100 NX3 M8 WM OD IIGL

Kaco blueplanet 100 NX3 M8 stringomvormer (versie L met boogdetectie)

De blueplanet 100 NX3 is een driefasige multi-MPPT stringomvormer met een vermogen van 100 kVA voor commerciële en industriële PV-systemen – ontwikkeld en geproduceerd in Duitsland. Met 8 MPP-trackers (elk voor 2 strings), tot 200 % DC-overbelasting en Global MPP-tracking is hij geschikt voor grote en complexe dakoppervlakken en voor achterafinstallaties. De SiC-technologie zorgt voor een rendement tot 99,0 % en een zeer late temperatuurderating. De L-versie (IIGL) is bovendien uitgerust met geïntegreerde boogdetectie en -onderbreking volgens IEC 63027.

Dit is een projectartikel. Neem voor hoeveelheidsplanning en projectprijzen gerust contact op met uw verkoopmedewerker.

Productvoordelen

• Zeer hoog rendement dankzij SiC-technologie: max. 99,0 %, Europees rendement 98,8 %.

• 8 MPP-trackers met elk 2 strings, aan de DC-zijde is een overbelasting tot 200 % mogelijk.

• Boogdetectie en -onderbreking (AFCI) volgens IEC 63027.

• Overspanningsbeveiliging AC type 2 (type 1+2 achteraf in te bouwen) en DC type 1+2 – insteekbaar en verwisselbaar volgens IEC 61643.

• AC-daisy-chaining voor eenvoudige bekabeling van meerdere apparaten.

• Geïntegreerde koppelingsschakelaars, geïntegreerde DC-scheidingsschakelaar en potentiaalvrij storingsmeldrelais.

• Blindvermogen ’s nachts (Q on Demand) en cyberbeveiligingstechnologie.

• Globale MPP-tracking voor hogere opbrengsten bij gedeeltelijke schaduw.

Productkenmerken

• Max. aanbevolen vermogen van de PV-generator: 200 000 W.

• MPP-bereik: 550–850 V; werkbereik: 200–1000 V; max. open-circuitspanning: 1100 V.

• Nominale spanning / startspanning: 620 V / 250 V.

• Ingangsstroom max. 30 A per tracker; max. kortsluitstroom 45 A per tracker.

• Nominaal AC-vermogen: 100 000 VA, netaansluiting 400 V (3P+(N)+PE), nominale stroom 3 × 144,3 A, max. 3 × 182 A.

• Blindvermogen 0–60 % _{van het nominaal vermogen}, cos φ 0,80 inductief – 0,80 capacitief; vervormingsfactor ≤ 3 %.

• Interfaces: 2× Ethernet (Modbus TCP SunSpec), RS485 (Modbus RTU SunSpec), USB, WLAN (via WiFi-stick); bediening via webserver.

• AC-aansluiting: kabelschoen, max. 240 mm² Cu of Al; DC-aansluiting: PV-stekker (Phoenix Contact).

• Beschermingsklasse IP66, corrosiebescherming C4, omgevingstemperatuur –25 °C tot +60 °C, max. installatiehoogte 3000 m.

• Temperatuurgeregelde ventilatoren, geluidsemissie ≤ 60 dB(A).

• Afmetingen (H × B × D): 740 × 1023 × 330 mm; gewicht: 85 kg.

• Certificeringen: IEC 62109‑1/‑2, EN 61000‑6‑1/‑2/‑4, EN 61000‑3‑11/‑12, EN 55011, EN 62920; Zie het downloadgedeelte van de fabrikant voor richtlijnen inzake netaansluiting.

Leveringsomvang

• Omvormer incl. 8 paar DC-zonnepanelstekkers

• Montageset (AC-montageschroeven, RS485- en INV-OFF-communicatiestekkers, wandmontageschroeven met pluggen e.a.)

• Boormal en meertalige snelstartgids
