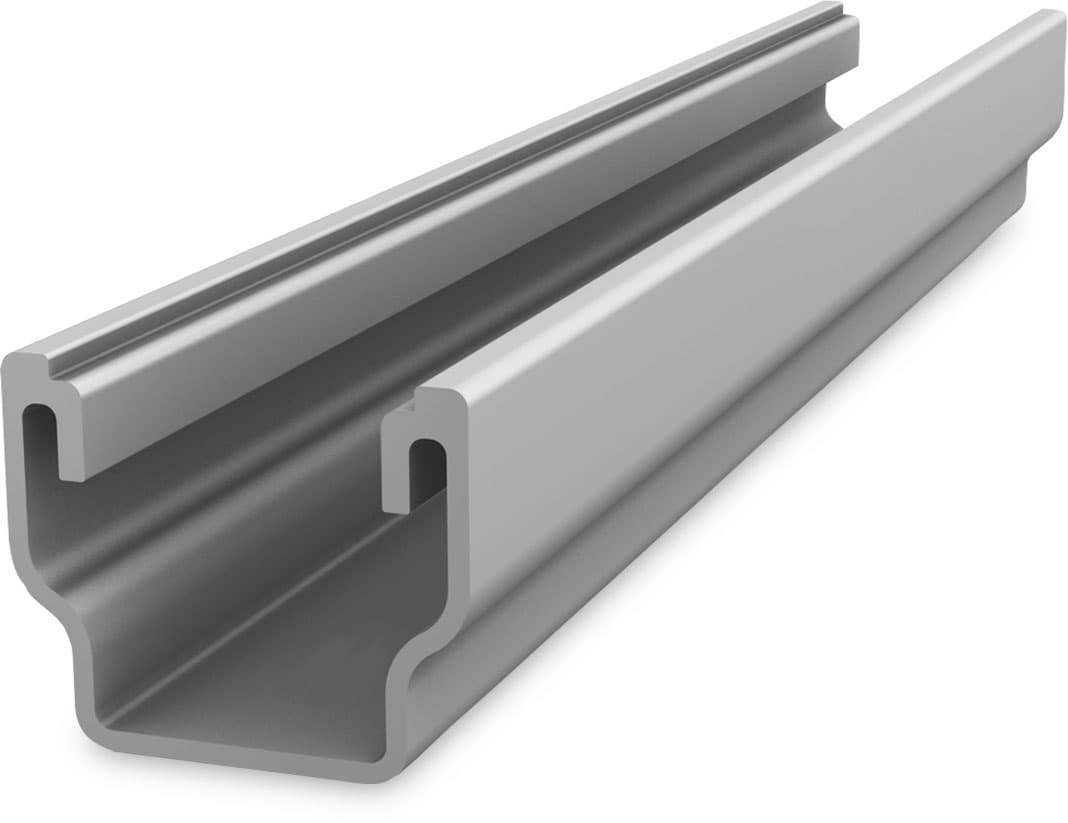

K2 MultiRail 4,20 m

Fabrikant art. nr.:	2000471
Art. Nr.:	16357
Stuks per verpakkingseenheid:	100 per pallet
Producttype:	Montagerails

Prijzen zijn alleen zichtbaar voor zakelijke klanten na succesvolle registratie.

Nieuw

Helaas ben je niet bevoegd om bestellingen te plaatsen

Om het artikel te kopen heb je een certificaat van de fabrikant nodig.

The article is currently not available in your country.

Neem contact op met je persoonlijke contactpersoon om de prijs van het product te weten te komen. De contactgegevens van je contactpersoon vind je in je klantaccount.

There was an error when determining the product availabilty

Productnummer: 16357

Prijzen zijn alleen zichtbaar voor zakelijke klanten na succesvolle registratie.

Nieuw

Helaas ben je niet bevoegd om bestellingen te plaatsen

Om het artikel te kopen heb je een certificaat van de fabrikant nodig.

The article is currently not available in your country.

Neem contact op met je persoonlijke contactpersoon om de prijs van het product te weten te komen. De contactgegevens van je contactpersoon vind je in je klantaccount.

There was an error when determining the product availabilty

Productnummer: 16357

Tech tip

Twee dingen die bij de MultiRail vaak misgaan. Ten eerste de bestelling: de serie omvat naast de volledige lengte van 4,20 m ook korte losse stukken (MultiRail 10, 15 en 25 met 100, 150 en 250 mm) en CSM-varianten voor golfplaat. Wie „MultiRail“ bestelt zonder lengte aan te geven, krijgt al snel het verkeerde onderdeel – en de CSM-uitvoering hoort op golfplaat, niet op trapeziumplaat. Ten tweede de garantie: de 12 jaar gelden in principe; de verlenging tot 20 jaar krijg je alleen als de installatie in K2 Base is ontworpen en de montage via de K2 Docu-app is gedocumenteerd. Beide zaken moeten plaatsvinden vóór de demontage van de steiger; achteraf kan de documentatie niet meer correct worden opgesteld. De statica zelf wordt per project berekend vanuit K2 Base, niet op basis van ervaringswaarden – de overspanning is afhankelijk van het moduleformaat, de wind- en sneeuwbelasting en de ribgeometrie van de aanwezige plaat.

K2 MultiRail 420

De MultiRail 420 combineert dakbevestiging en module-draagrail in één onderdeel: hij wordt rechtstreeks op de trapeziumplaat vastgeschroefd en neemt tegelijkertijd de moduleklemmen op. Hierdoor is het gebruikelijke tweede niveau van plaatbevestigingen en een daarop gemonteerde rail overbodig – minder onderdelen, minder bouwhoogte, snellere montage. De rail is 4,20 m lang en bestaat uit aluminium EN AW-6063 T66.

Jouw voordelen

Dakverbinding en draagrail in één profiel – één niveau in plaats van twee
Geringe bouwhoogte van 32 mm, dicht tegen het dak
Goedgekeurd voor trapeziumplaatdaken met een hellingshoek van 5° tot 75°
Aluminium EN AW-6063 T66, statische berekening volgens Eurocode 9
Algemene bouwtechnische goedkeuring Z-14.4-603
12 jaar garantie, met planning in K2 Base en documentatie via de K2 Docu-app 20 jaar

Bestel nu

Ben je van plan een installatie op trapeziumprofielplaat te plaatsen? Bestel de K2 MultiRail 420 dan direct hier in de Memodo Shop. De benodigde rail lengte en het aantal bevestigingspunten worden bepaald aan de hand van de berekening in K2 Base.

Toepassingsvoorbeelden

Dakinstallaties op trapeziumplaat in de commerciële hallenbouw
Schuine daken met hellingen tussen 5° en 75°
Projecten waarbij elke millimeter bouwhoogte en elk bespaard onderdeel telt

Technische gegevens

Lengte: 4200 mm
Profielbreedte: 39 mm
Bouwhoogte: 32 mm
Materiaal: aluminium EN AW-6063 T66
Gewicht: 2,451 kg per stuk (ca. 0,58 kg/m)
Systeem: K2 MultiRail
Daktype: trapeziumplaat
Toegestane dakhelling: 5° tot 75°
Statische berekening: Eurocode 9
Goedkeuring: Z-14.4-603
Garantie: 12 jaar, 20 jaar met K2 Base en de K2 Docu-app
Artikelnummer: 76042990
Artikelnummer fabrikant: 2000471
